14.12.2009, 03:23 #1

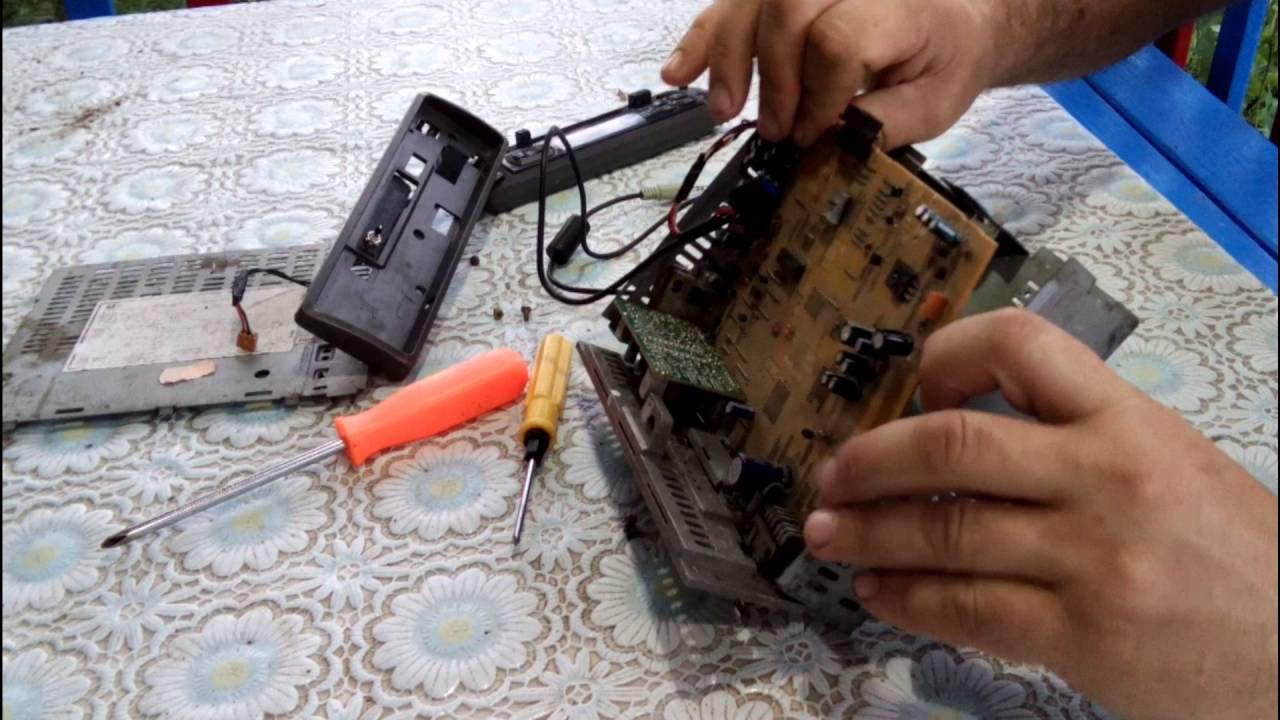

Улыбка Линейный вход в кассетную магнитолу. Куда подключиться. Схема приложена

Во вложенных файлах схемка магнитолы и место куда я подключился. Подключался с "обрезкой" AM. Подключил mp3 плейер со своим питанием. Эффект:слышно рывками, очень тихо и вместо басов шумы + щелчки в динамиках. Знаю что 10к резюки, вероятно, большие, ставил чтобы не пожечь вход наверняка. Готовых вариантов, или хотя бы примеров не нашел. Понял, что лучше всего задействовать ненужный AM. Еще лучше бы было подключиться к несуществующему разьему CD чейнджера, но для этого нужно выдать на PT2313 соответствующую команду - заморачиваться долго можно, особено когда в проце управляющей съемной передней панели просто не стоит прошивка, позволяющая это сделать простым добавлением кнопки. Был бы осциллограф посмотрел бы, что магнитола "ест" и что выдает плейер и сообразил бы, но увы.
Из личных соображений и домыслов: мешают диоды, перед которыми подключился, "несогласована" земля(от земли плейера к корпусу магнитолы), вместе с отрезкой отрезал и необходимое смещение(могу тупить и ошибаться, просто домысел). Ну в чем точно уверен, не совпадает амплитудный диапазон выхода плейера для того места куда я подключился, проверял на низкой и средней громкости плейера.

Миниатюры Миниатюры   Вложения Вложения Тип файла: pdf LG TCC-5710.pdf (639.5 Кб, Просмотров: 1831) Ответить с цитированием Ответить с цитированием

14.12.2009, 21:13 #2

Я бы подал на ноги микросхемы с названиями: R.IN и L.IN

73! Игорь (позывной для работы в эфире теперь ищите в моём профиле) :: Правильно заданый вопрос - половина ответа!

Ответить с цитированием Ответить с цитированием

15.12.2009, 01:48 #3

Да действительно, теперь обратил внимание, подробно изучил даташит PT2313, она же TDA7313. В нормальном случае вместо транзисторов усилителей Q601, Q651 стоят просто кондеры, значит они-то(транзюки) мне жизнь и портили. Попробую подключиться напрямую к лайн ин, минуя входы селекторы. Только беспокоит вопрос согласования сопротивлений. Я не особо силен в этом вопросе(а стану разбираться - погрязну), подскажите не смертельно ли? Ведь выход плейера, кажися, низкоомный, а вход PT2313 высокоомный - то есть не гуд. Или же не стоит беспокоиться?

Ответить с цитированием Ответить с цитированием

15.12.2009, 01:53 #4

Я бы подключил так.

Mildi, просто Mildi, а позывной для эфира блин.

Ответить с цитированием Ответить с цитированием

15.12.2009, 17:23 #5

Ну чтобы не фонило со стороны разъёма, желательно зашунтировать висящие в воздухе электролиты С` входов, припаять по резистору 10...15К на землю.

Ответить с цитированием Ответить с цитированием

15.12.2009, 19:45 #6

Ну чтобы не фонило со стороны разъёма, это больше будет зависить от разъема, места установки и прокладки провода, ну еще от типа провода. но да в принципе не поиешают если используете в неспокойной электромагнитной обстановке.

Mildi, просто Mildi, а позывной для эфира блин.

Ответить с цитированием Ответить с цитированием

16.12.2009, 14:09 #7

Собственно туда и намерился подключить, насчет шунтов выберу опытным путем. Провод взял usb - экранировка зверская тама. Сделаю на днях или выходных и отпишусь, т.к. не мало у кого на PT2313, или TDA7313 постоены магнитолы.

Ответить с цитированием Ответить с цитированием

19.12.2009, 23:29 #8

Вопрос решен!

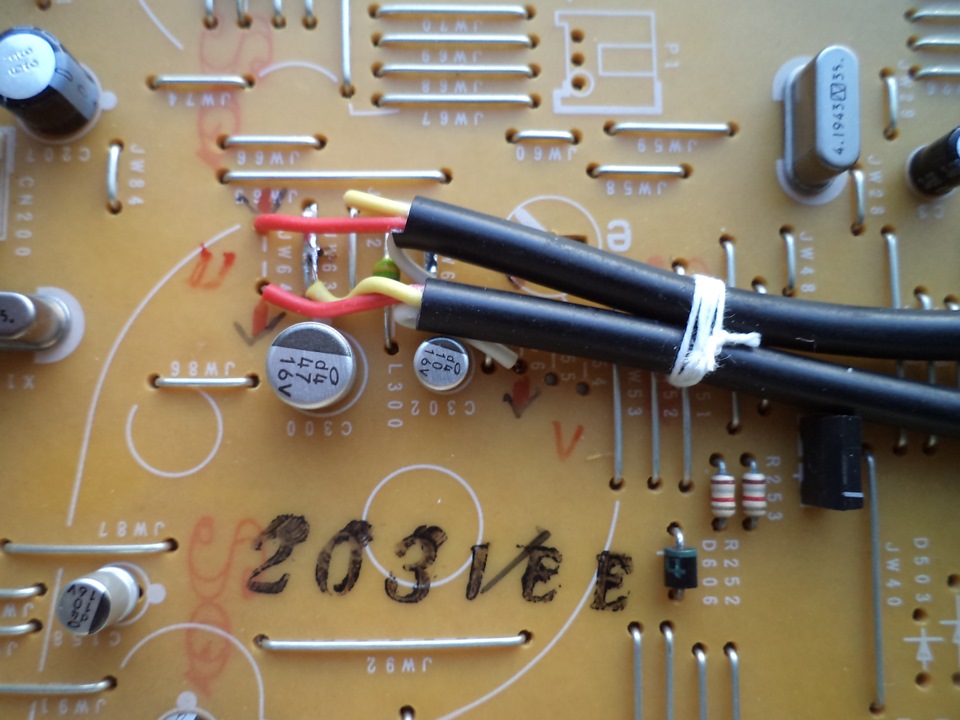

Ну вот и счастливый конец! Подключился к кондерам С604, С654, через резюки 2,4 кОм, как и советовали в даташите PT2313L. Но до этого, дабы протестить подключал через 10 кОм, чтобы не спалить. Разницы в громкости никакой, поэтому смело можно было оставить десятикилоомные. Коммутацию сделал через сигнальную релюшку с двумя парами контактов. На фотке готовый результат - считаю что все достаточно удобно, переключатель, собственно, релюхой и управляет.
О КАЧЕСТВЕ:
Просто превосходное! На максимальной громкости плеера и магнитолы шумов абсолютно нет. Правда и предел максимальной громкости не особо высок, т.е. не такой как обычно на технике, что начинает рвать динамики, а как раз та максималка, выше которой уже появляется хрип.
Видимо сказались дорогие фронтальные колонки и я услышал новые нотки в звучании, в отличие от домашней JB-381(правда последняя не вытягивает из-за встроенной звучки). Короче, вместо траты денег на новую магнитолу, я воскресил к жизни два неюзабельных аппарата и получил отличный звук!
ДЛЯ РЕШИВШИХ ПОВТОРИТЬ:
Если не хватает "смелости" повторить нечто подобное, покажите эту ветку знакомому паяльнику, он все поймет.

Миниатюры Миниатюры

R3D-209 Сказал спасибо.

Ответить с цитированием Ответить с цитированием

28.05.2010, 18:08 #9

Друзья, помогите мне пожалуйста в такой же теме.
У меня японская магнитола mistubishi RX-2J84W / она только кассеты слушает и радио ( и то не наши диапазоны), хороший усилитель в ней. Хочу подключить линейный выход или с компьютера или с MP3 плеера.
Подскажите как? Могу пожертвовать или кассетами или тюнером.
Мне один товарищ предлагал от головки стерео запустить через резисторы.. пока боюсь, лучше посоветоваться.
я и схему найти нигде не могу. Может фото платы сделать?

Ответить с цитированием Ответить с цитированием

01.11.2010, 16:21 #10

Это хорошо расписано на сайте:http://remont-aud.net/forum/64-162-1

Анатолий

Ответить с цитированием Ответить с цитированием

15.07.2012, 01:12 #11

Линейный вход в головное устройство ПИОННЕР КУДА ПОДКЛЮЧИТЬСЯ ?

Вот такое устройство стоит
avtoru.org/_files/magnitola/RENAULT/SCU-2456_SCU-2556.pdf[/url]
Подскажите куда подключиться (в 13-контактный DIN или в Phone вход) - линейный вход...
и желательно стерео
СПАСИБО!

Ответить с цитированием Ответить с цитированием

15.07.2012, 11:21 #12

Линейный вход в головное устройство ПИОННЕР КУДА ПОДКЛЮЧИТЬСЯ ?

Здравствуйте!
У меня Вот такое устройство стоит
avtoru.org/_files/magnitola/R...6_SCU-2556.pdf
кассетной магнитолы нету - задействован только ченджер
но режимы TAPE и AUX с пульта включаются
Подскажите куда подключить(в 13-контактный DIN или в Phone(громкая связь) вход) - линейный вход...
и желательно стерео
СПАСИБО всем за любую помощь!
(обращался к местным радиолюбителям - задрали цену за работу в 30$)
может кто по человечески бесплатным советом поможет))))
Добавлено через 1 час 9 минут
megasimple.free.fr/IMG/pdf/SCU2556_Modify_TAPE_input.pdf

Последний раз редактировалось 8Santa8; 15.07.2012 в 11:21. Причина: Добавлено сообщение
